Mire jó ez a technológia? Például műtárgyak vagy éppen ritkaságok formájának megörökítésére, testrészt követő segédeszközök tervezésére, törött alkatrészek, épületdíszek rekonstruálására. Az így nyert 3D modellekből gyártóeszköz állítható elő, vagy 3D nyomtatott kis széria gyártható.
Működési elve

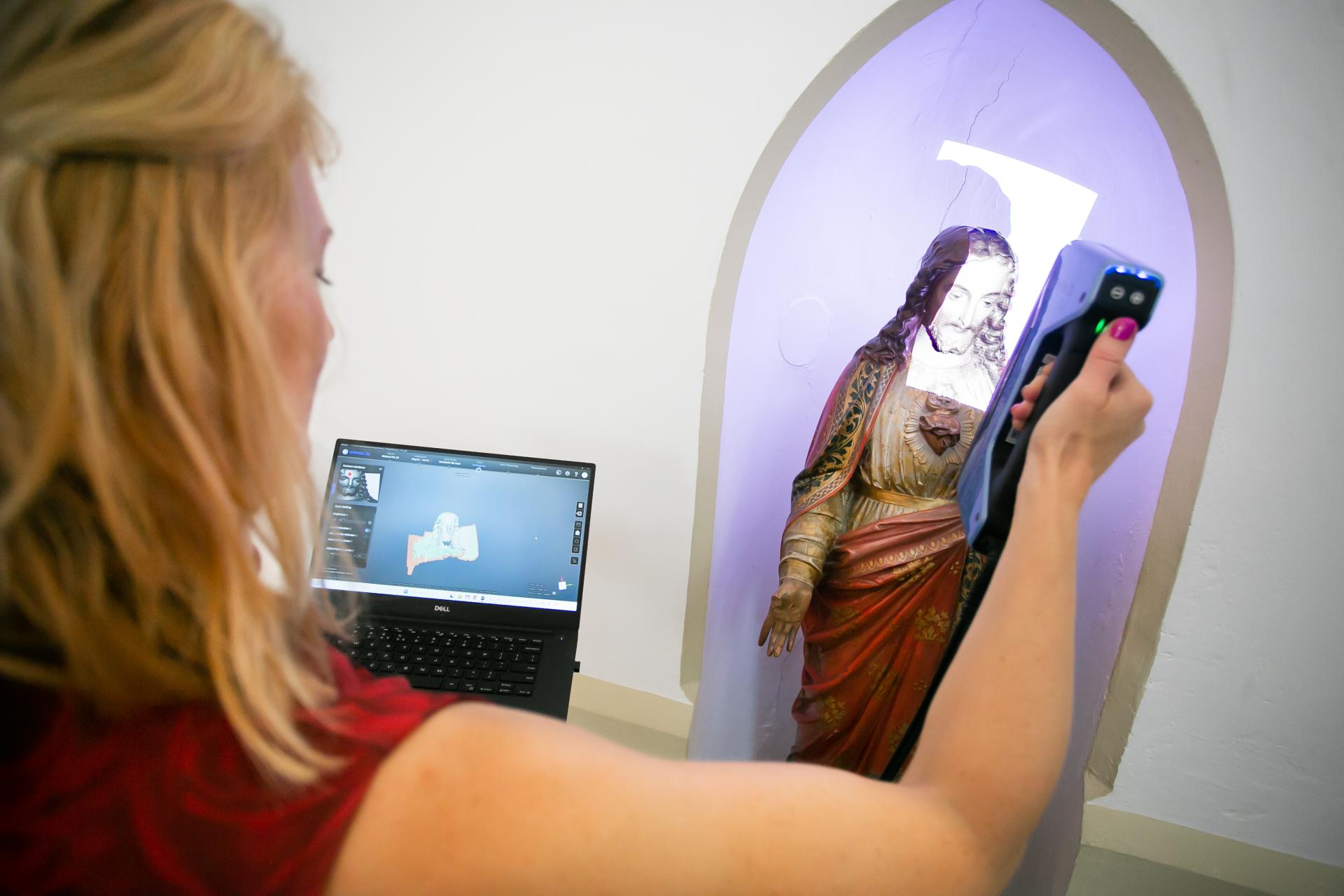

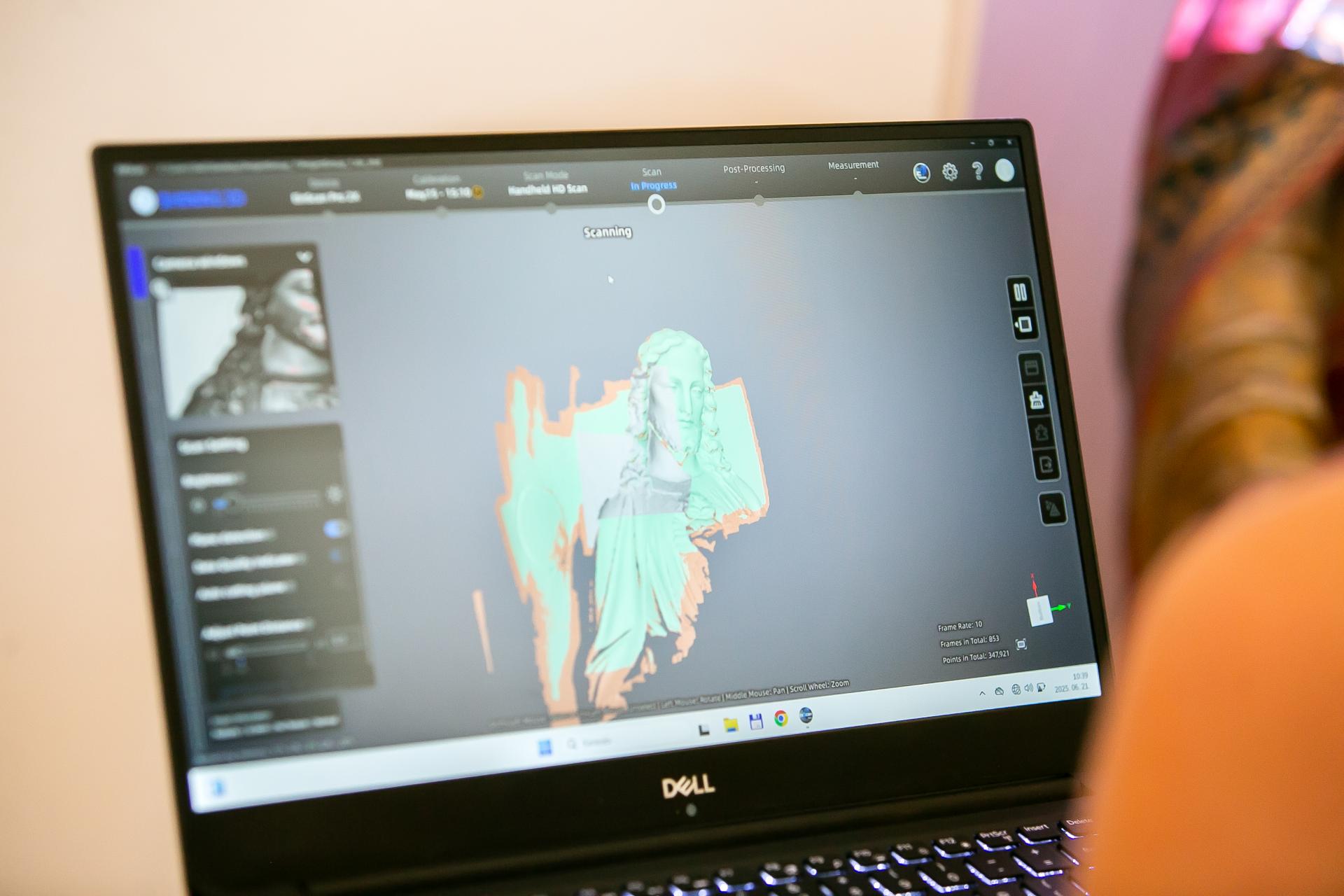

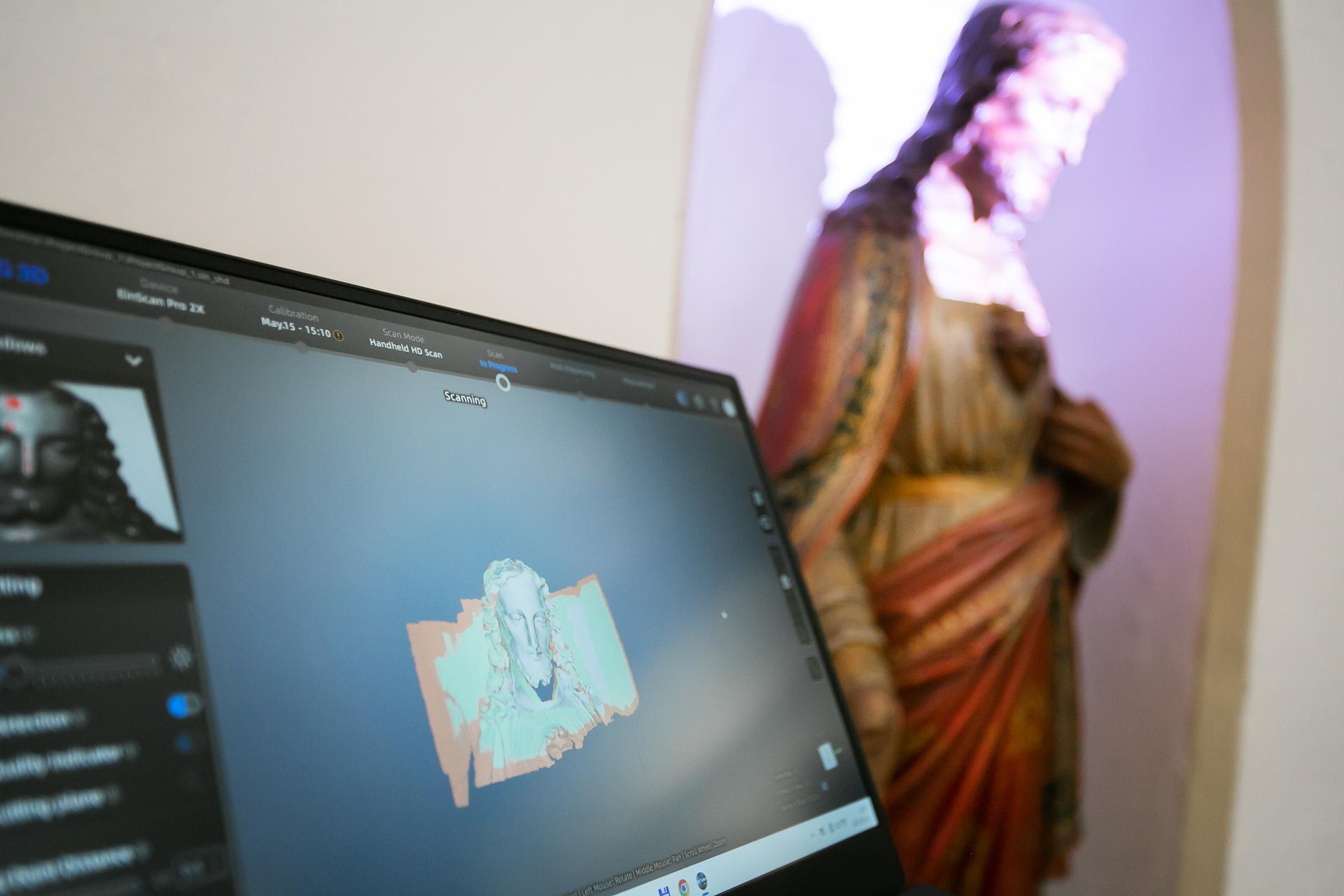

Egy 3D modell nemcsak úgy állítható elő, hogy megtervezzük egy szoftver segítségével. Valós térbeli tárgyakat digitalizálhatunk a 3D szkenner segítségével (tárgy szkennelése). Az általam használt technológia lényege, hogy az eszköz nagy fényerejű LED-ekkel strukturált fényt vetít a szkennelni kívánt tárgyra, és a felületen megjelenő mintázat alapján a 13 megapixeles kamera beolvassa a pontok egzakt helyét. Az így létrejött 3D-s adathalmazt a szoftver pontfelhővé alakítja, amelyben minden tétel az objektum egy adott pontjának helyét jelöli X, Y és Z koordinátákkal. Ebből utómunkával összefüggő felület vagy tömör test generálható.
A 3D szkennelt állományok nagy pontossággal adják vissza a digitalizálni kívánt objektumot, ennek köszönhetően számos felhasználási célra alkalmazhatóak:
- Objektumok virtuális térbe helyezése szerkesztés, sokszorosítás vagy méretezés céljából
- Reverse Engineering (Visszamodellezés)
- Mérés és ellenőrzés
- Orvosi segédeszközök gyártása
- Oktatási modellek
- Kulturális örökségvédelem
A 3D szkennelés eszköze:

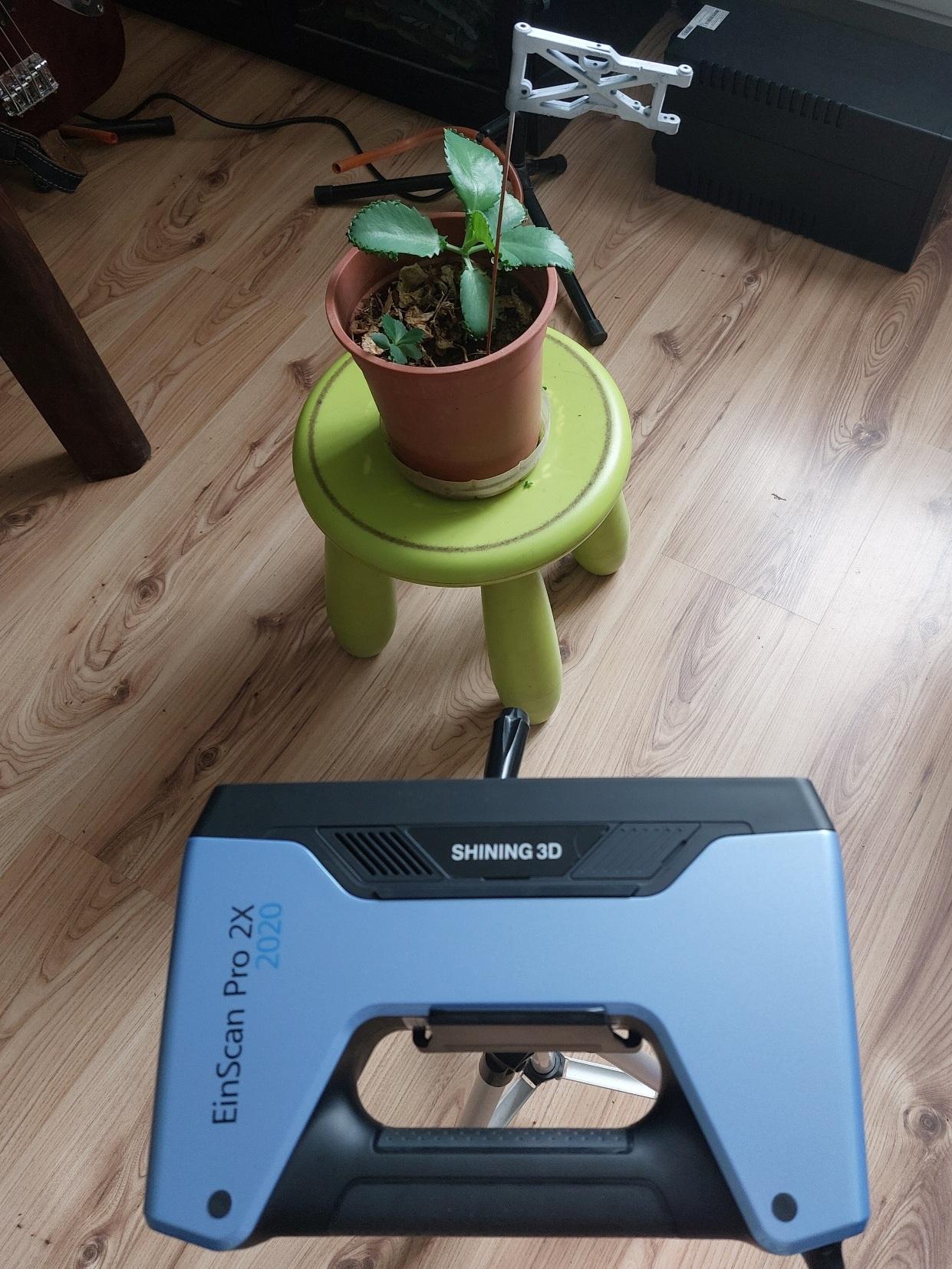

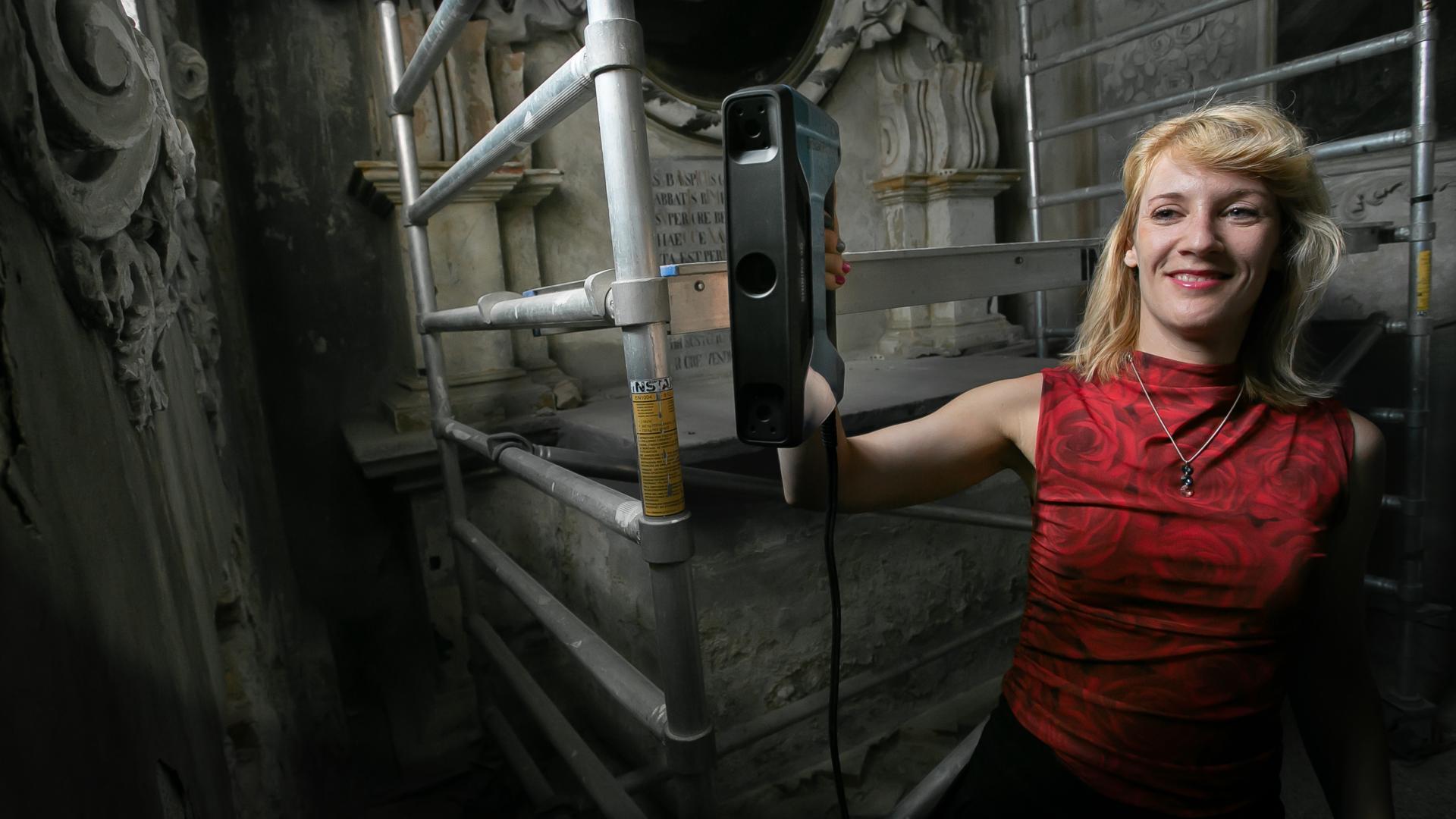

EINSCAN PRO 2X 2020 HIBRID 3D SZKENNER

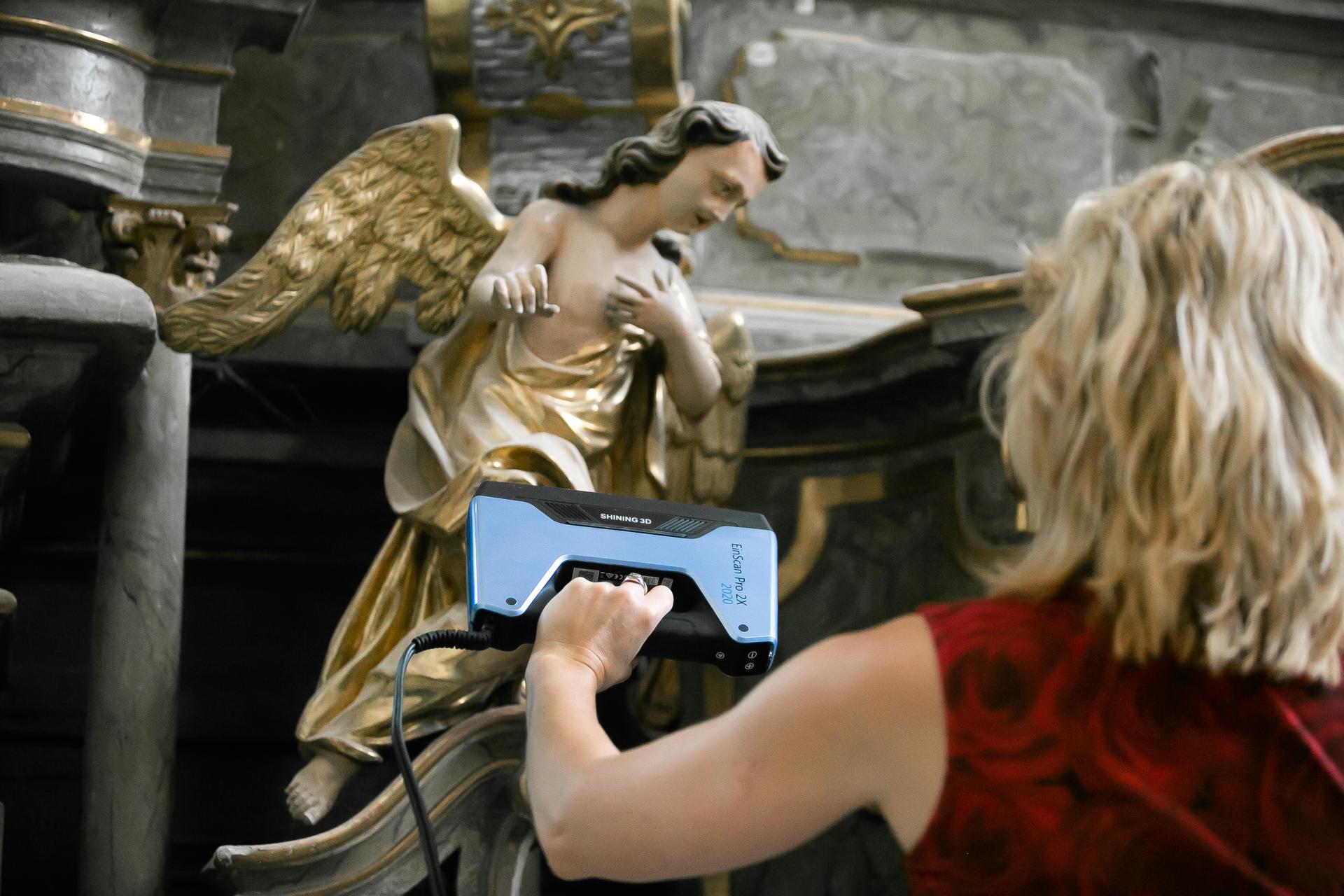

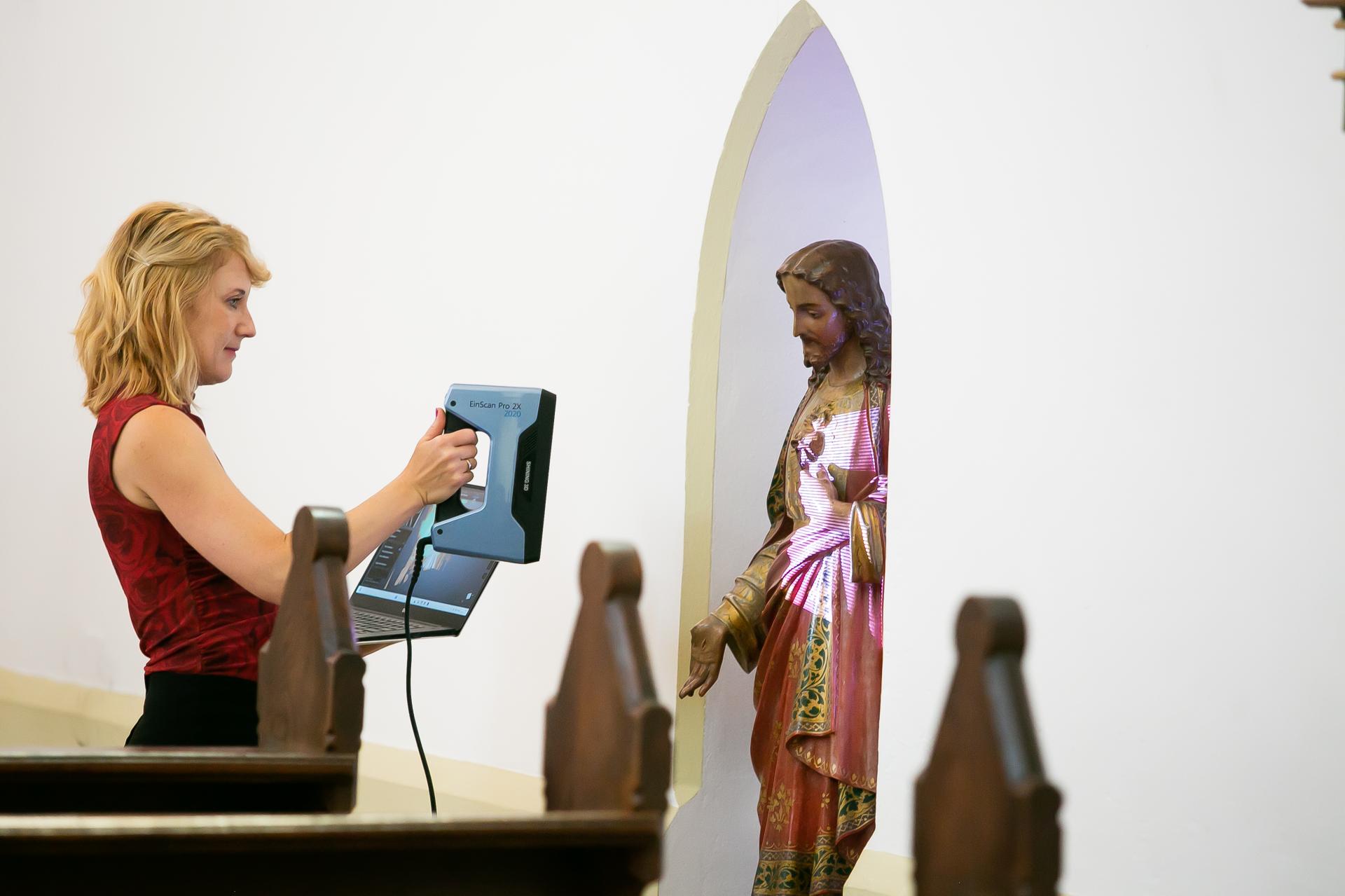

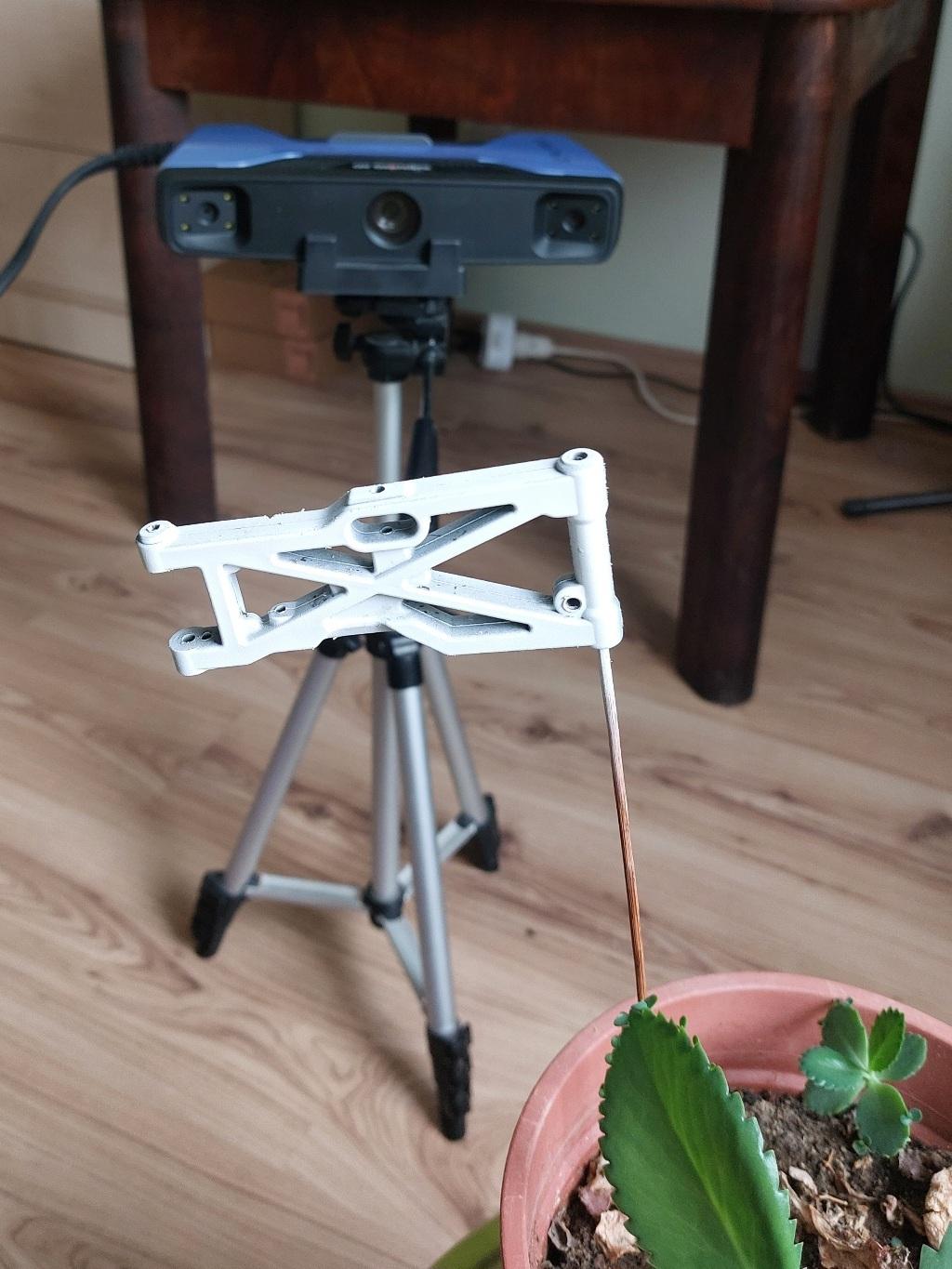

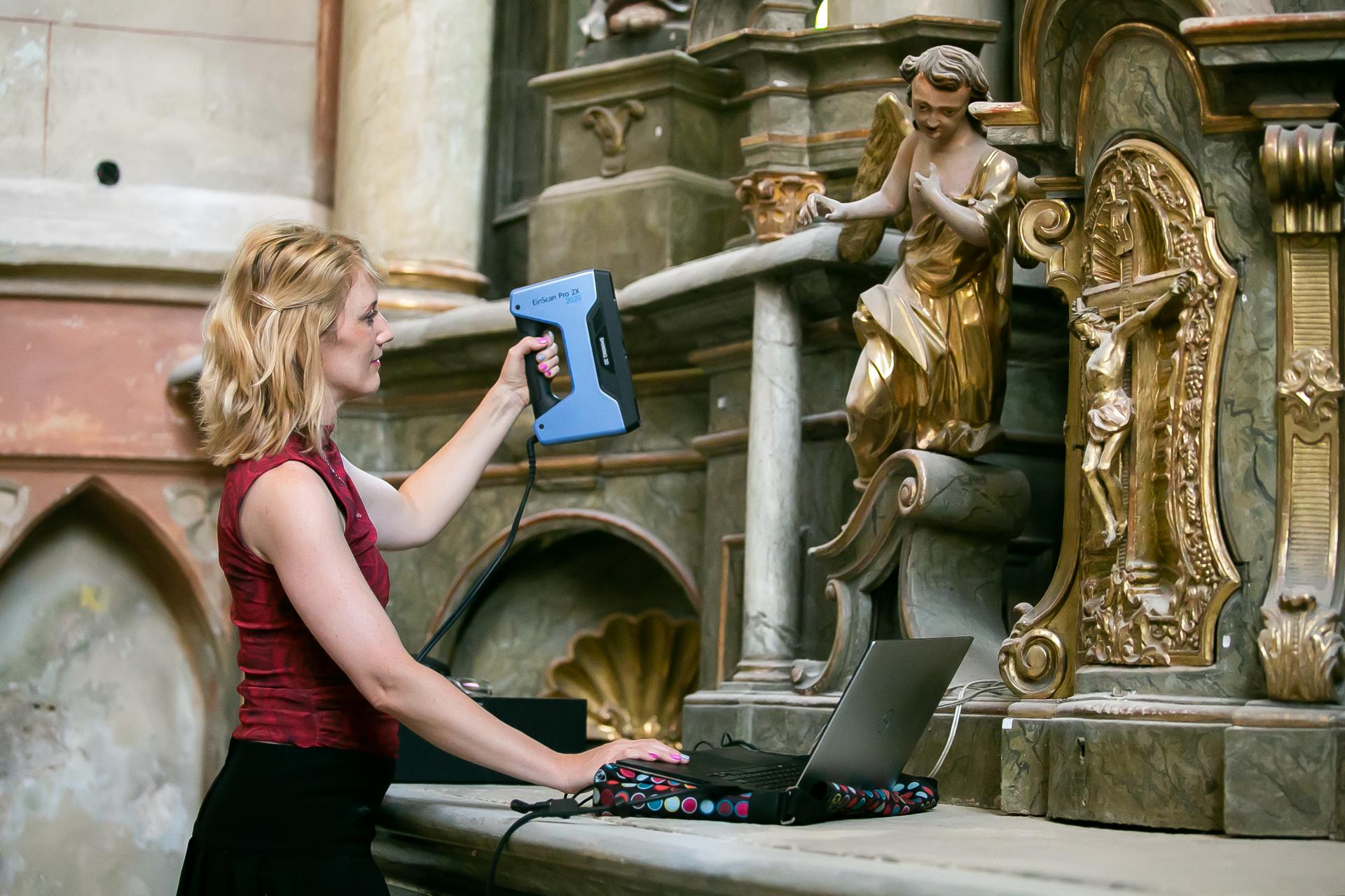

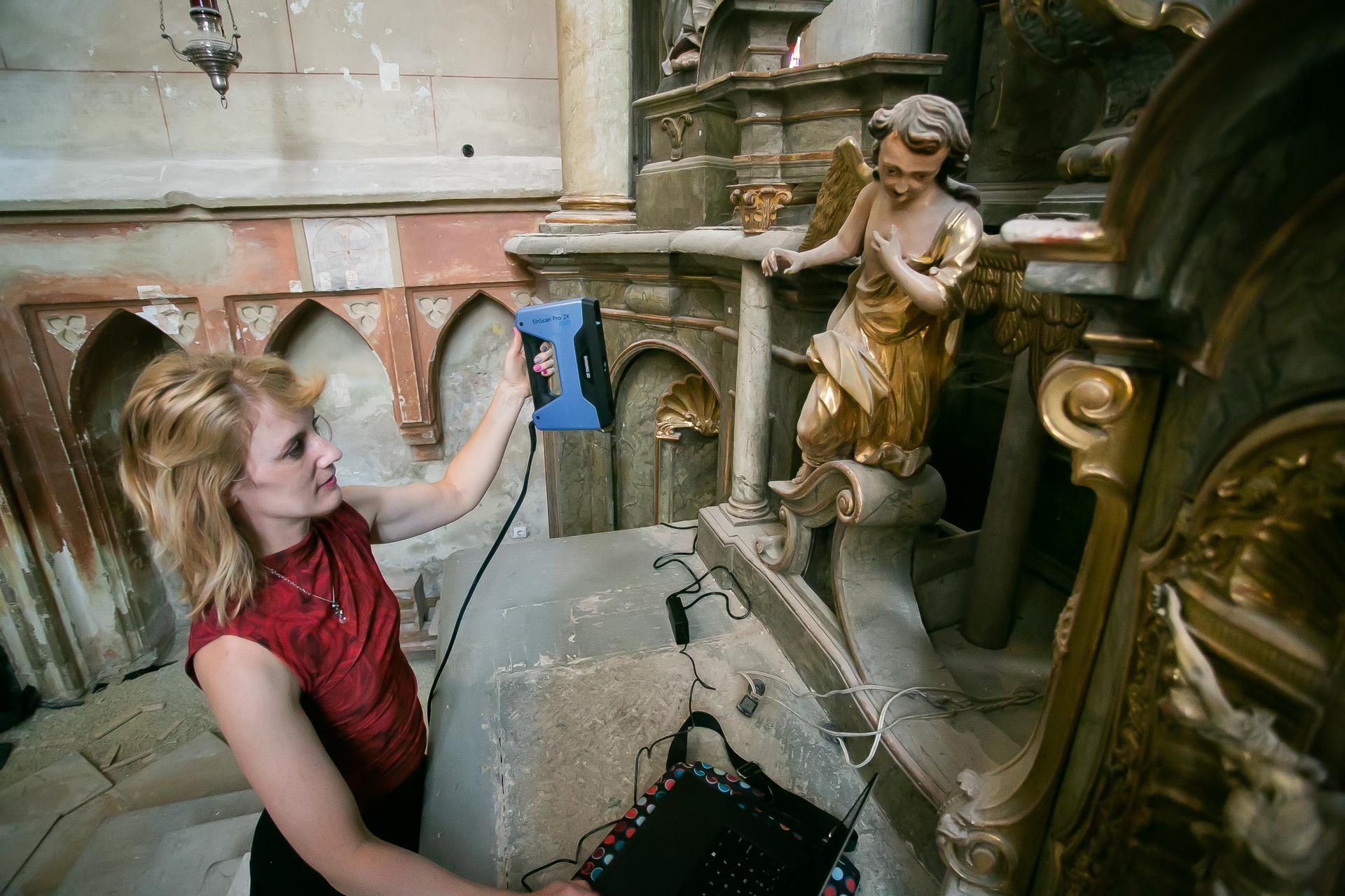

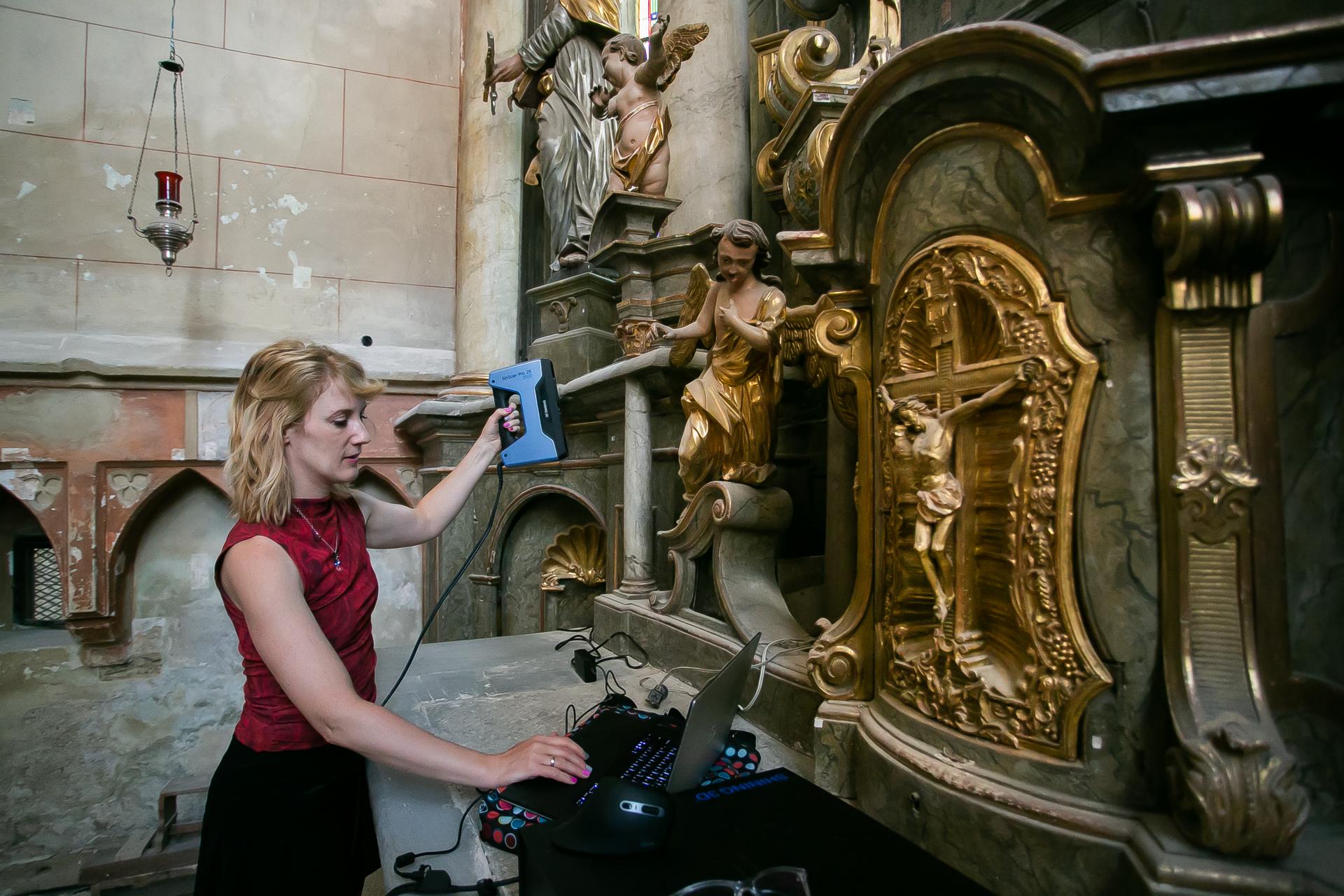

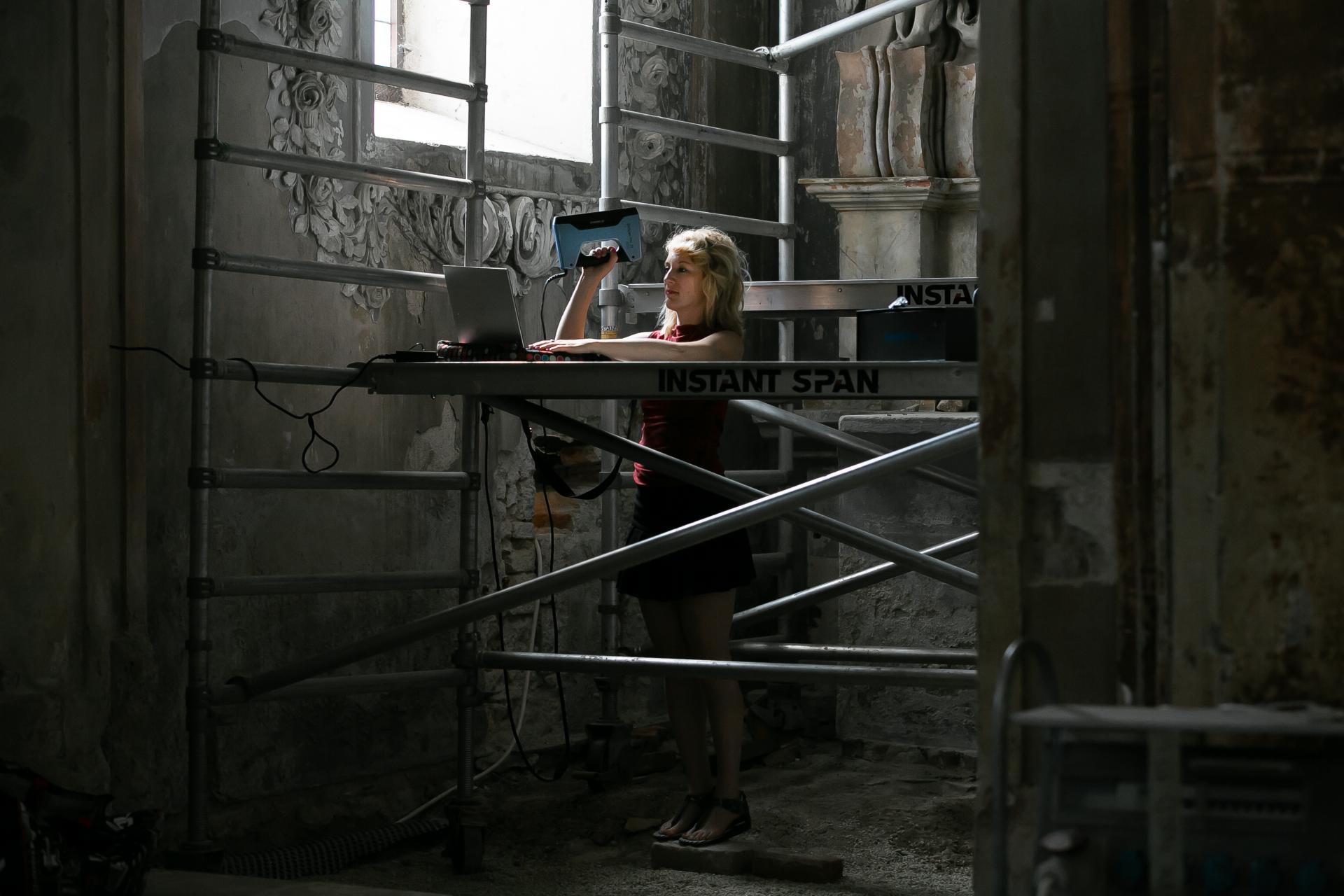

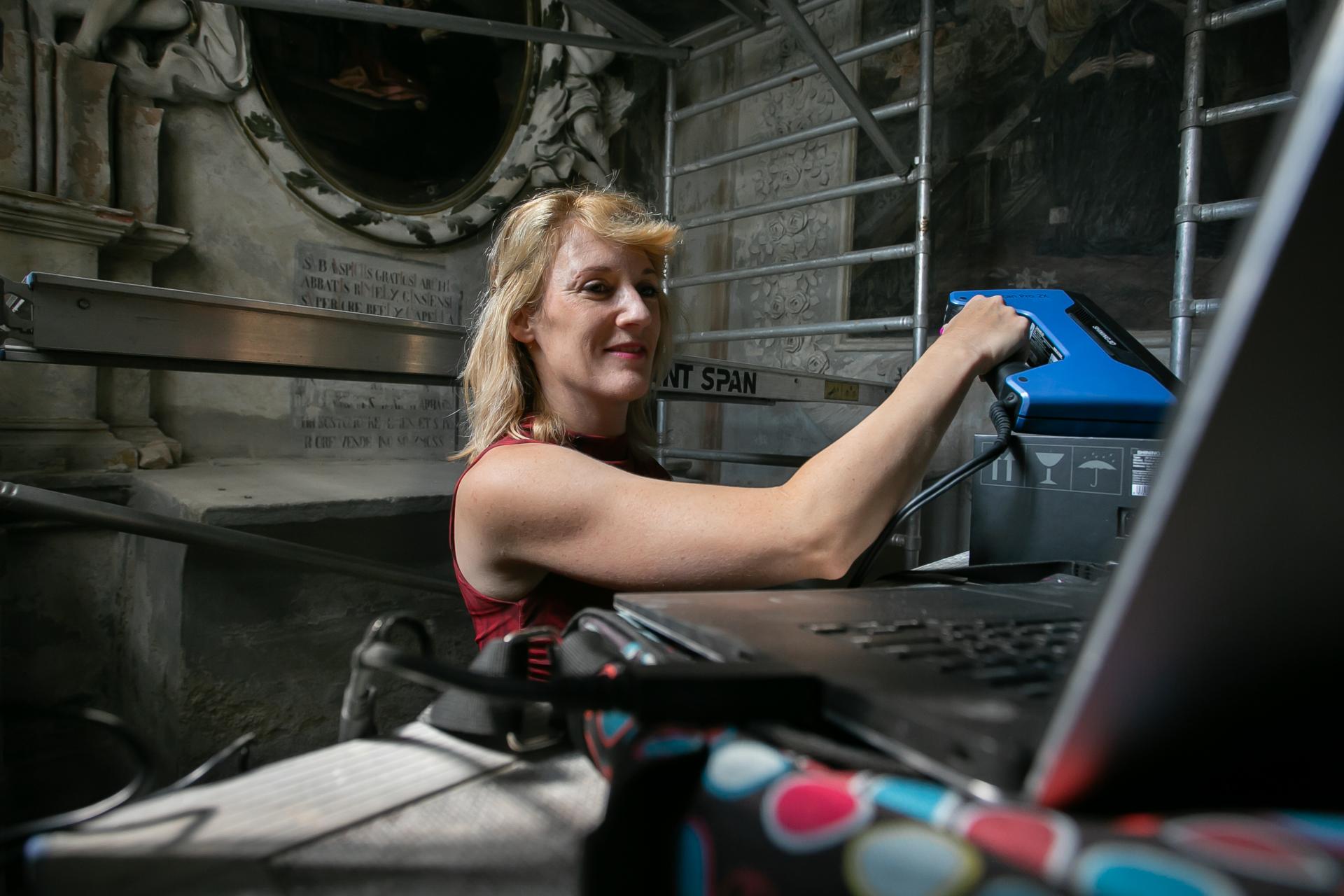

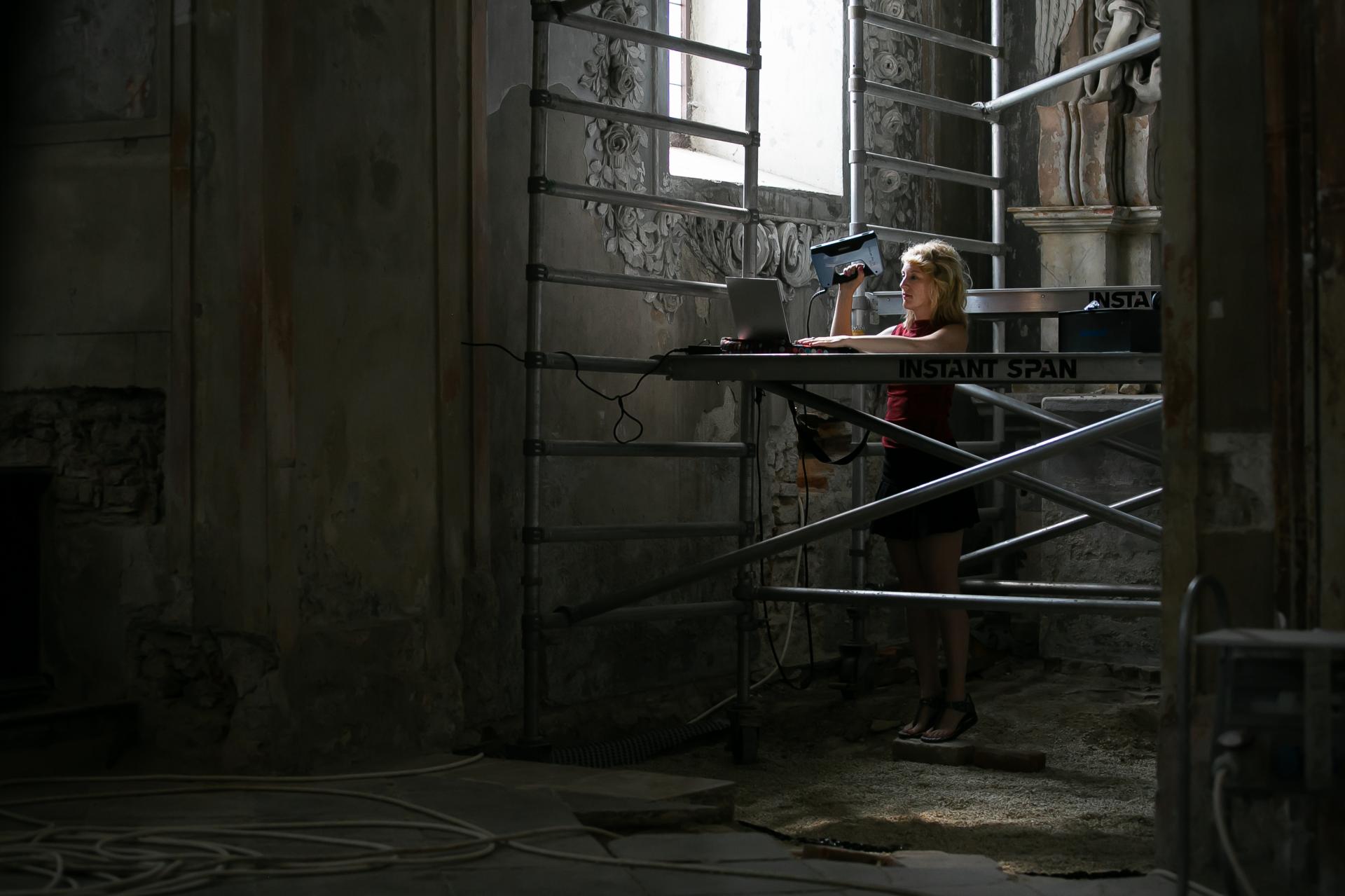

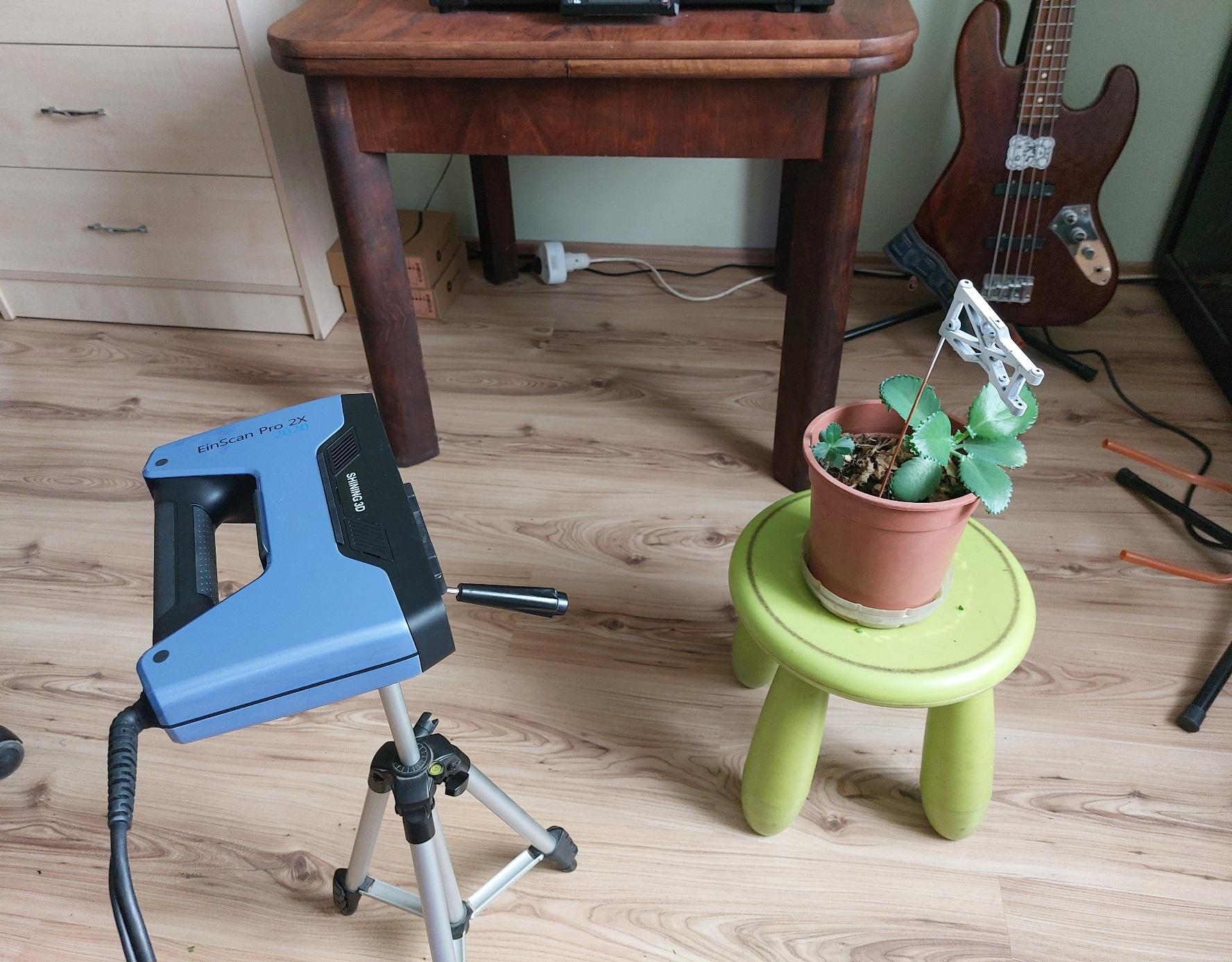

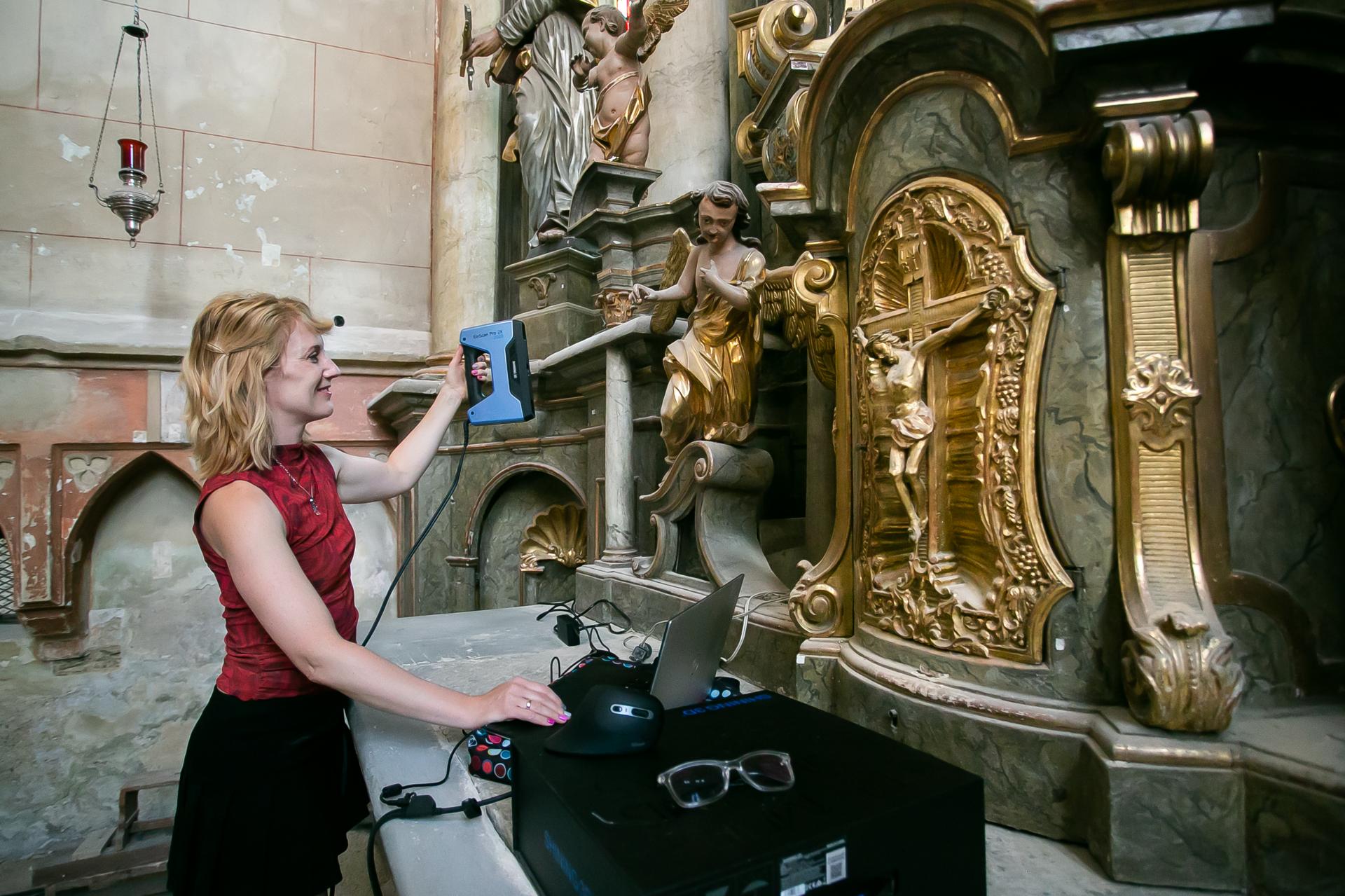

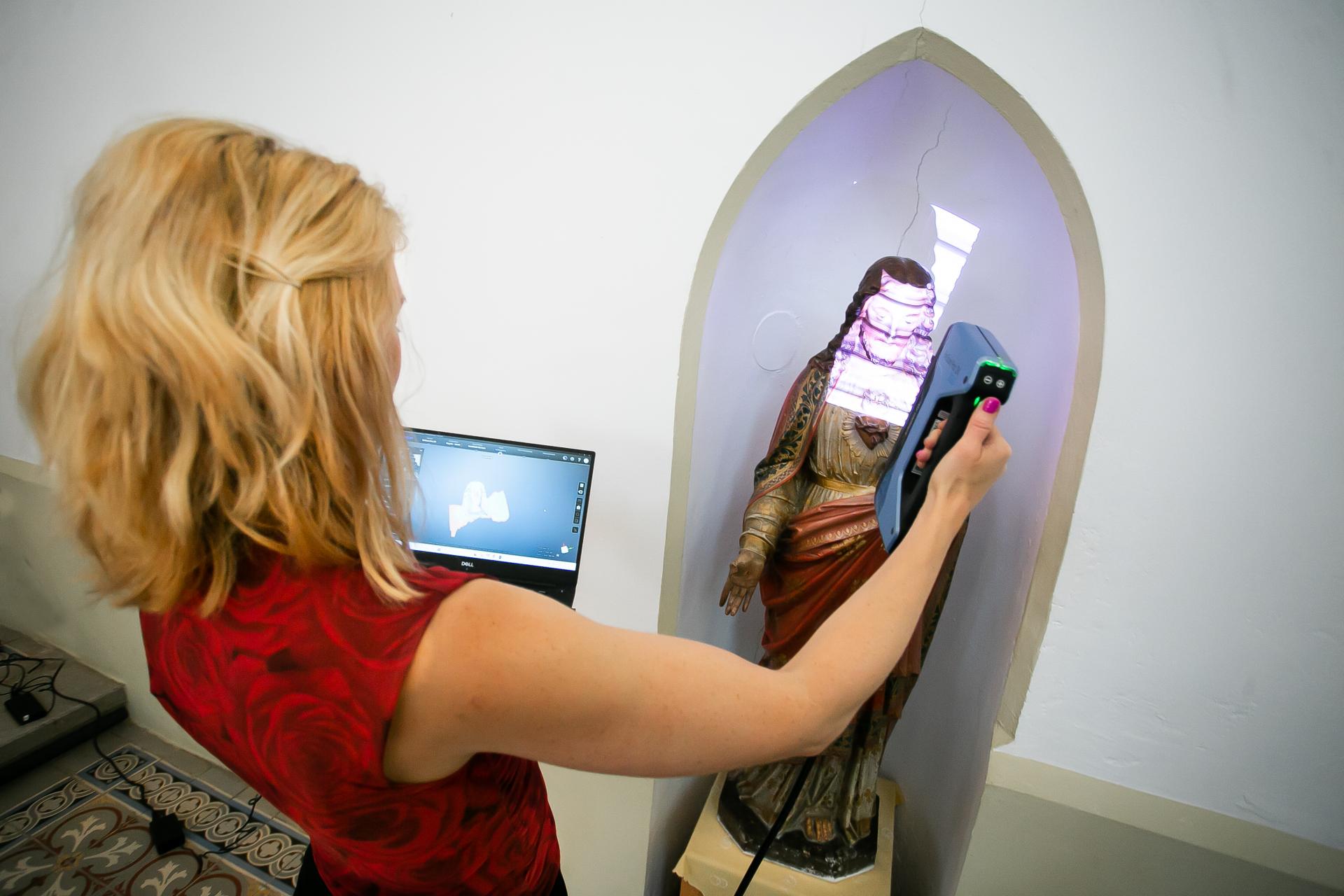

A hibrid itt azt jelenti, hogy a szkenner használható kézben tartva, körbejárva az objektumot, vagy fixen egy állványon, amely még nagyobb pontosságot tesz lehetővé. A kézi üzemmód nagy előnye, hogy a szkennelni kívánt tárgy mérete nincs behatárolva, nemcsak akkora dolog szkennelhető, amekkora ráfér egy tárgyasztalra, hanem lehet ez akár egy szobányi méretű is. A lényeg, hogy körbejárható legyen kb. 40 cm távolságból.
Az eszközöm adatrögzítési pontossága akár 0,04 mm, rasztersűrűsége pedig akár 0,16 mm felbontást tesz lehetővé.

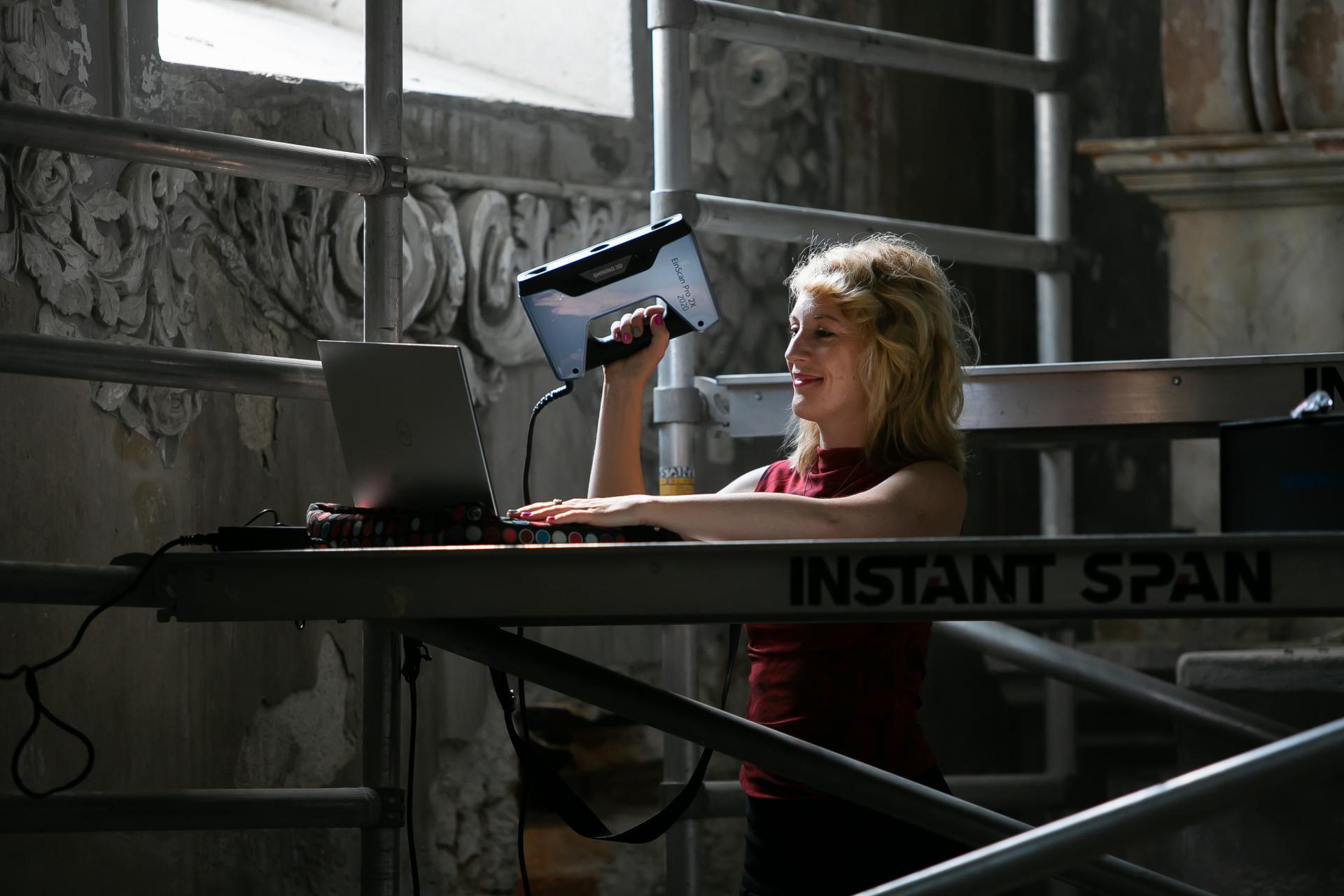

A szolgáltatás kiszállással is kérhető, ilyenkor egy laptop segítségével a helyszínen végzem el a szkennelést. Ehhez hálózati áram elérhetősége szükséges.
